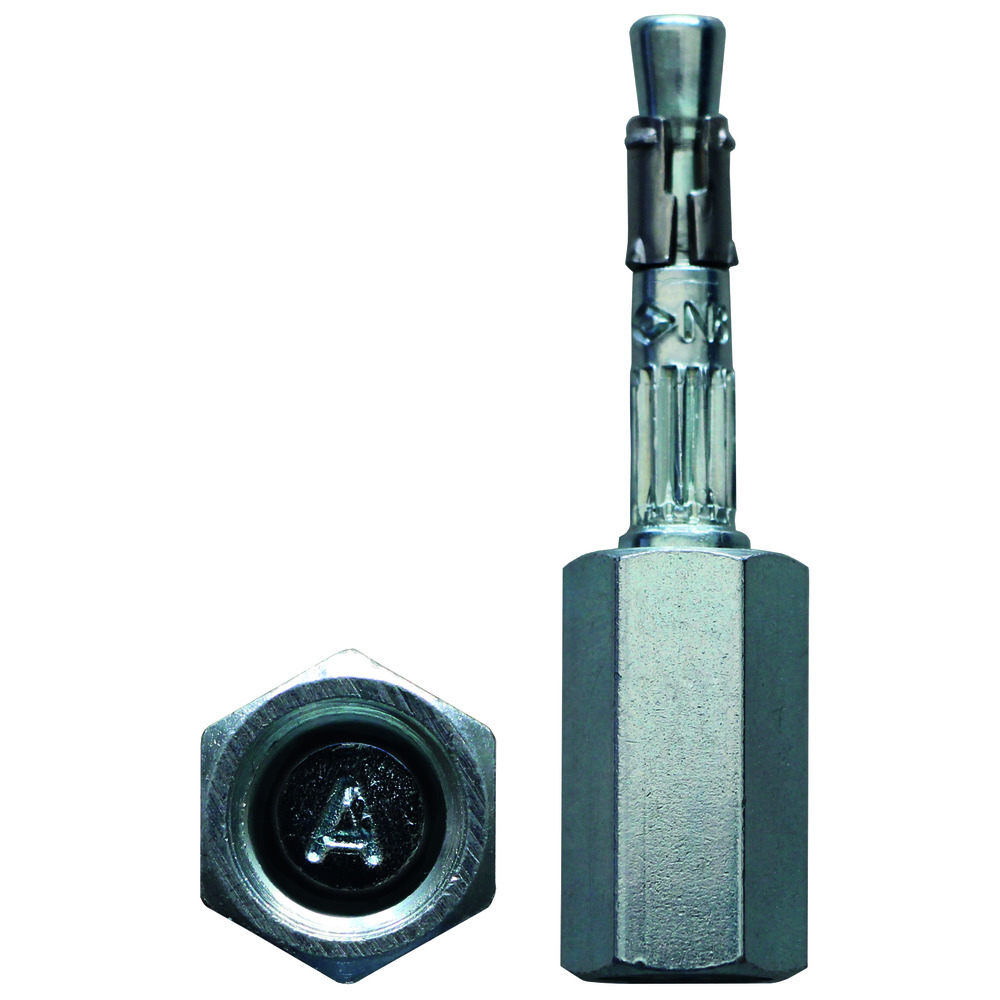

Natloukací kotvy N-M 6 – 25 M8 / M10, pozink. ocel

Popis:

  • natloukací kotvy N-M se stupňovitým závitem M8 a M10
  • díky stupňovitému závitu je lze zpracovat jak s hmoždinkou M8, tak i se závitovými tyčemi M10
  • hloubka ukotvení: 25 mm
  • rozsah zatížení: 0,71 kN – 2,14 kN





Přípustný odpor příp. F platí pro jeden připevňovací bod. Jedním připevňovacím bodem může být:

  • jednotlivá kotva,
  • dvojice kotev s osovou vzdáleností s › 50 mm nebo
  • skupina čtyř kotev s s › 50 mm

Je-li osová vzdálenost kotev v jednom připevňovacím bodě větší než nebo rovna příslušné osové vzdálenosti mezi připevňovacími body, platí charakteristické odpory pro každou jednotlivou hmoždinku.

  Probíhá zpracování ...
No.
Název
Počet × PU = množství Balení
Dokumenty pro Natloukací kotvy N-M 6 – 25 M8 / M10, pozink. ocel
Technische Zeichnung Technische Zeichnung
Technische Zeichnung Technische Zeichnung
Technische Zeichnung Technische Zeichnung
Technische Zeichnung Technische Zeichnung

Přípustný odpor příp. F platí pro jeden připevňovací bod. Jedním připevňovacím bodem může být:

  • jednotlivá kotva,
  • dvojice kotev s osovou vzdáleností s › 50 mm nebo
  • skupina čtyř kotev s s › 50 mm

Je-li osová vzdálenost kotev v jednom připevňovacím bodě větší než nebo rovna příslušné osové vzdálenosti mezi připevňovacími body, platí charakteristické odpory pro každou jednotlivou hmoždinku.
